「ナイフツールと」「分割」コマンドを使ったオブジェクトの分割方法です。ナイフツールはドラッグした線でオブジェクトを分割でき、「分割」コマンドではオブジェクトを型抜きすることができます。

「ナイフツール」で切断する

ドラッグした軌道でオブジェクトを分割します。また「ナイフツール」はグラデーションメッシュを適用したオブジェクトや「塗り」を設定していないオープンパスを分割することはできません。

オブジェクトを選択します。

「ナイフツール」を選択します。

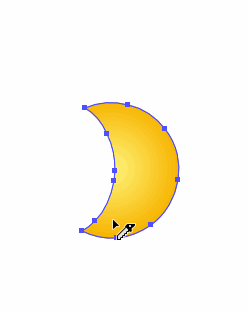

ドラッグでオブジェクトにカット線を入れます。

分割したオブジェクトはグループ化されているので「ダイレクト選択ツール」「グループ選択ツール」などで移動させることができます。

また、いくつも重ねたオブジェクトを分割する場合、「選択ツール」で選択せず「ナイフツール」で切断すると、すべて切断します。

「分割」コマンド

「オブジェクト」メニューの「パス」の「背面オブジェクトを分割」は、選択したオブジェクトを型として背面オブジェクトを型抜きします。

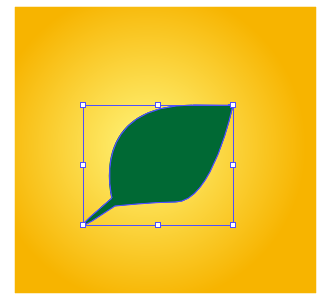

型抜きするオブジェクトを前面にして重ねます。

「オブジェクト」メニューの「パス」から「背面オブジェクトを分割」をクリックします。

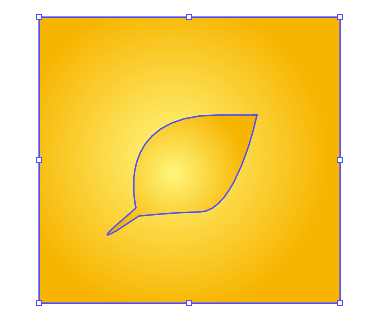

分割されています。

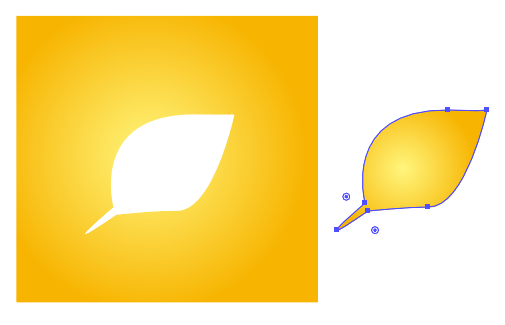

「ダイレクト選択ツール」などで移動させたり個々のオブジェクトとして編集もできます。
