【Illustrator】「線幅ツール」の使い方

「線幅ツール」は、線の幅を部分的に変更することができます。

線幅ツールと線幅プロファイル

線幅ツールを使用すると、部分的にパスの幅選を変更できます。

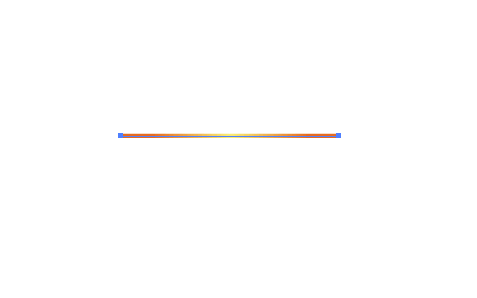

ドラッグして線幅変更でき、【Alt】を押しながらドラッグすると片方だけを変更できます。

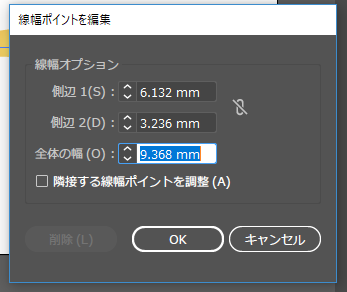

また、線幅ポイントをダブルクリックすると「線幅ポイントを編集」が開きます。



側辺1(S)・側辺2(D)
パスの左右の幅を指定できます。

全体の幅(O)
全体の幅を指定します。

隣接する線幅ポイントを調整(A)
チェックを入れると、隣接している線幅ポイントの線幅も調節されます。

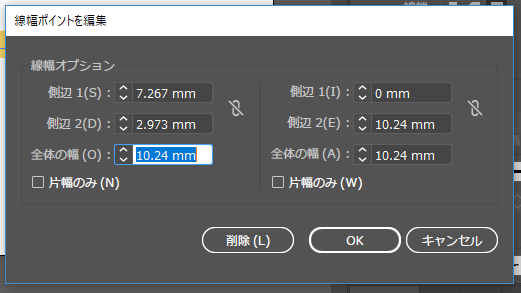

線幅ポイントはドラッグで重ねることもでき、重ねた線幅ポイントをダブルクリックすると2つの編集ができます。





線幅プロファイルの登録
任意で変形させた線幅は登録することができます。

まずオブジェクトを選択します。



すると上部のコントロールパネルに表示されるので赤枠をクリックし、青枠の「プロファイルに追加」を選択します。





「可変線幅プロファイル」が開くので、任意で名前を付け「OK」すれば追加されます。

線の色と線幅の設定

描画ツールを使って線だけを描画する場合、「塗り」をなしにし、線をかいていきます。「線」には色だけではなく、パターンやグラデーションも適用できます。

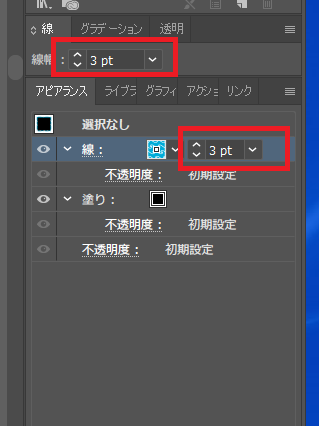

線幅を設定する場合、赤枠で太さの設定をします。
