【Illustrator】パスを編集する(パスの変形・調整)1

オブジェクトのアンカーポイントやセグメントを調整し、パスの形を変形、修正するいくつかの方法を解説します。

「ダイレクト選択ツール」で編集

「ダイレクト選択ツール」は、パスやオブジェクト全体を選択したり、パス内のアンカーポイントやセグメントの1か所だけを選択できたりします。

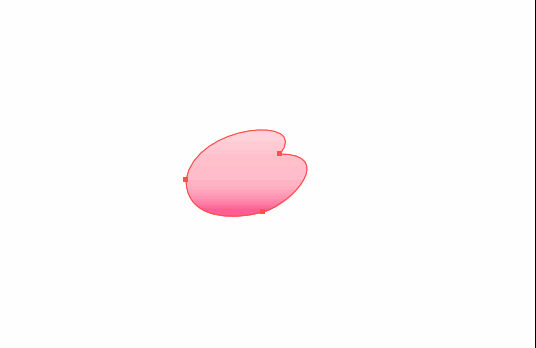

アンカーポイントを移動させ変形、調整する

ダイレクト選択ツールでアンカーポイントを選択し、マウスでドラッグし移動させることでオブジェクトを変形、調整します。対象となるパスのアンカーポイントをクリックするか、アンカーポイントを囲むようにドラッグすることで1のアンカーポイントを選択できます。

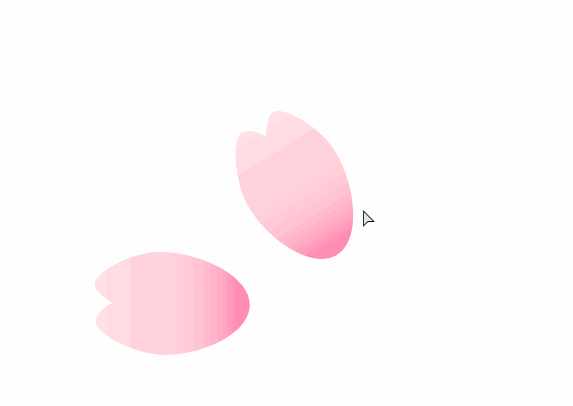

曲線部分を選択し変形、調整する

ダイレクト選択ツールで直線のセグメント(アンカーポイント同士をつなぐ線の部分)や曲線部分を選択し、マウスでドラッグでも同様に移動させることもできます。

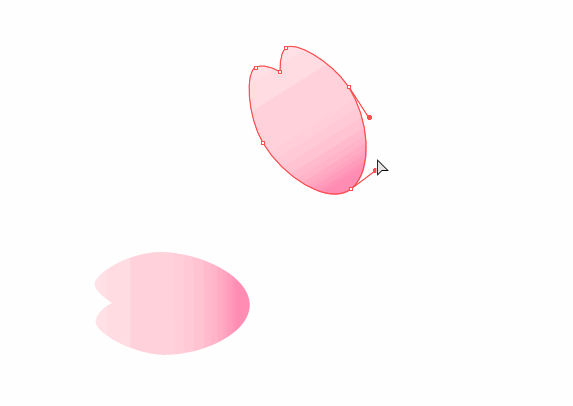

方向線(ハンドル)をドラッグし変形、調整する



また、方向線(ハンドル)は通常、ドラッグした反対側も動いてしまいますが、ドラッグした方向線のみを動かしたい場合、「ペンツール」内になる「アンカーポイント切り替え(【Shift】+C)で反対側は固定されます。

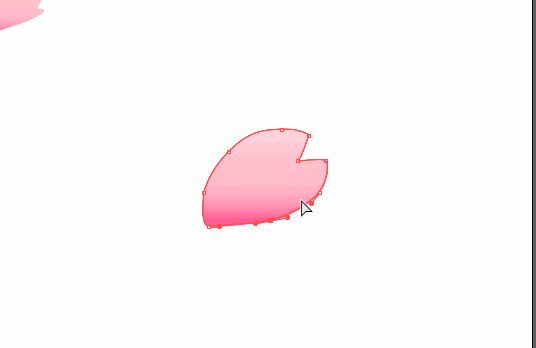

パスにアンカーポイントを追加、削除

パスにアンカーポイントを追加するには、「アンカーポイントの追加ツール」を使用します。新しく追加するアンカーポイントは、その両隣がコーナーポイントになり、それ以外ではスムーズポイントとなります。



逆にアンカーポイントを削除したい場合、「アンカーポイントの削除ツール」を使用します。







また、ダイレクト選択ツールでアンカーポイントを選択し、コントロールパネルの「アンカーポイントの削除ツール」をクリックしても削除できます。

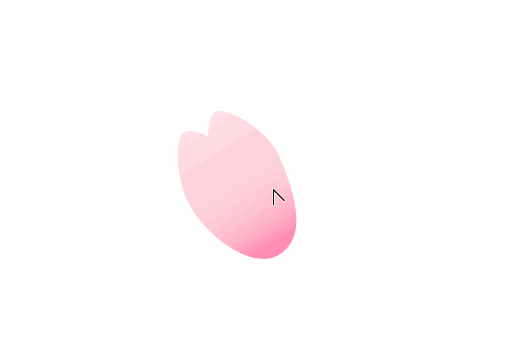

オブジェクトの一部を削除する

【Delete】キーを使った削除

ダイレクト選択ツールでセグメント、あるいはアンカーポイントを選択し【Delete】キーを押します。

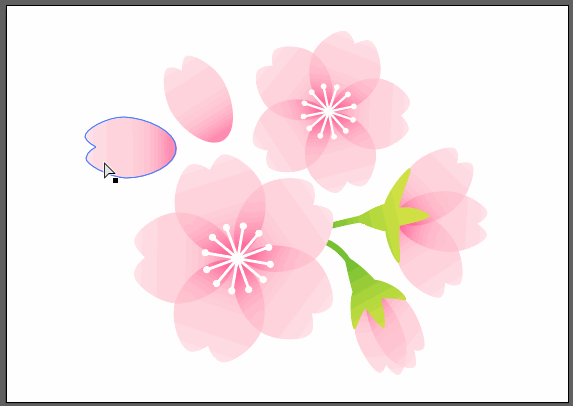

アンカーポイントの種類変更(コーナーポイントあるいはスムーズポイントに変更する)

アンカーポイントをコーナーポイントに変更

「アンカーポイントツール(【Shift】+C)」でスムーズポイントをクリックすると、スムーズポイントからコーナーポイントに変更されます。

また、ダイレクト選択ツールでアンカーポイントを選択し、上部に表示されるコントロールパネルの「選択したアンカーをコーナーポイントに切り替え」をクリックすると変更できます。

アンカーポイントをスムーズポイントに変更

コーナーポイントをスムーズポイントの変更は、上記と同じように「アンカーポイントツール(【Shift】+C)」でコーナーポイントで選択しドラッグすると方向線(ハンドル)表示されスムーズポイントに変換できます。また上部コントロールパネの「選択したアンカーをスムーズポイントに切り替え」でも行えます。
